Промышленные автоматические выключатели и выключатели нагрузки
Применение - Промышленные автоматические выключатели применяются для защиты кабелей, питающих линий, двигателей и другого электротехнического оборудования от воздействия токов короткого замыкания и перегрузки.
- Мотор-привод; - Механическая блокировка slide-типа; - Фронтальная механическая блокировка; - Гибкая механическая блокировка; - Гибкий трос; - Разъем (розетка) для внутренних аксессуаров; - Разъем (вилка) для дополнительных (PS) и сигнальных (SS) контактов; - Разъем (вилка) для независимого расцепителя (DA) или расцепителя min. напряжения (NA); - Установочный блок; - Переходник на втычной установочный блок; - Дополнительные клеммы для установочного блока; - Зажим для гибких проводов; - Контактный зажим; - Дверной фланец; - Дверной фланец (с мотор-приводом); - Удлинительная рукоятка; - Устройство для проверки ETIBREAK
Дополнительный блок-контакт общего назначения (PS2) отображает текущее состояние автоматического выключателя (ON или OFF). Блок-контакт общего назначения представляет собой перекидной контакт (три клеммы).
Сигнальный блок-контакт общего назначения (SS2) отображает аварийное состояние автоматического выключателя. Сигнальный блок-контакт общего назначения представляет собой перекидной контакт (три клеммы).
Силовой дополнительный блок-контакт (PS2) характеризуется значением выдерживаемого импульсного напряжения (Uimp) равным 6кВ и применяется для гальванической развязки цепей защиты. Силовой дополнительный блок-контакт осуществляет индикацию текущего состояния автоматического выключателя (ON или OFF). Силовой тип контакта представляет собой мостовой выключатель с двумя клеммами. Возможно исполнение либо с Н.З., либо с Н.О.контактами.
Силовой сигнальный блок-контакт (SS2) характеризуется значением выдерживаемого импульсного напряжения (Uimp) равным 6кВ и применяется для гальванической развязки цепей защиты. Силовой сигнальный блок-контакт осуществляет индикацию состояния автоматического выключателя при отключении от защиты (TRIP). Силовой тип контакта представляет собой мостовой выключатель с двумя клеммами. Возможно исполнение либо с Н.З., либо с Н.О.контактами.
Независимый расцепитель (DA2) позволяет осуществлять дистанционное отключение автоматических выключателей путем подачи управляющего импульса к клеммам катушки независимого расцепителя. Независимые расцепители Etibreak 2 используют катушки с бесступенчатым регулированием и могут использоваться для электрической блокировки. При срабатывания независимого расцепителя, контакты выключателя и рукоятка перейдут в положение TRIPPED (расцеплено). Допустимый диапазон напряжения - от 85% до 110% для AC и от 75% до 125% для DC.
Расцепитель минимального напряжения (NA2) сработает автоматически при снижении напряжения на выводах катушки до уровня от 70% до 35% от номинального значения. Расцепитель минимального напряжения также блокирует включение автоматического выключателя до тех пор пока напряжение на выводах катушки не будет, по крайней мере, 85% от номинального напряжения. При срабатывании расцепителя минимального напряжения контакты автоматического выключателя и рукоятка перейдут в положение TRIPPED (расцеплено). Расцепители минимального напряжения переменного тока с выдержкой времени имеют время задержки 500 мс.
IZ2 - Перегородка разделительная. Устанавливается между клеммами выключателя, что позволяет использовать проводники большего сечения и снижает вероятность пробоя между ними.
PRS2 - Клеммная крышка. Применяется для предотвращения случайного прикосновения к токоведущим частям и обеспечивает защиту от прямого контакта.
SP2 - Зажимы для гибких проводников.
RO2 - Поворотная рукоятка, используется для управления автоматом, установленным непосредственно внутри шкафа с закрытой дверцой. Управляющий механизм и сама рукоятка устанавливаются непосредственно на автоматический выключатель. Рукоятка проходит через вырез в двери. С ручкой поставляется литой фланец, закрывающий прорезь в двери.
RO-P2 - Выносная поворотная рукоятка используется для внешнего управления автоматом, установленным внутри шкафа. Она состоит из управляющего механизма, установленного на автомате, рукоятки установленной на двери и соединительного штифта, который передает усилие с рукоятки на управляющий механизм.
MO2 - Мотор-привод. Позволяет дистанционно выполнять операции включения/выключения автоматического выключателя.
PR2 - Дверной фланец. Рамка для монтажа на дверцу шкафа.
ZA2 - Блокировка рукоятки замком. Фиксирует рукоятку в положении “отключено от защиты”
ZB2 - Переходник шинный. Применяется для облегчения установки и подключения к шинам или кабелям.
PRO - Удлинитель рукоятки. Позволяет выполнять коммутацию больших автоматических выключателей с меньшим усилием.

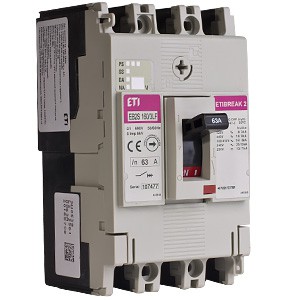

Особенности: > компактные габаритные размеры и современный дизайн; > возможность подключения кабельных наконечников; > возможность установки на монтажную панель, либо шину ТН 35 (только для габарита EB2S 160); > Возможность установки дополнительных внутренних аксессуаров, без помощи инструмента: - Блок-контактов состояния автоматического выключателя (АВ); - Сигнального блока-контактов аварийного состояния АВ; - Независимого расцепителя; - Расцепителя минимального напряжения; > Крепление крышки отсека для установки внутренних аксессуаров осуществляется одним винтом; > Два варианта типов защиты - фиксированная и регулируемая: - Габарит EB2S160 (серия LF/SF/HF) фиксированные настройки защит; (серия LA/SA/HA) фиксированная электромагнитная защита и регулируемая тепловая защита; - Габарит EB2S 250: (серия LF/SF/HF) фиксированные настройки защит; (серия LA/SA/HA) регулируемые, как тепловая, так и электромагнитная защиты. Промышленные автоматические выключатели ETIBREAK 2
Применение - Промышленные автоматические выключатели применяются для защиты кабелей, питающих линий, двигателей и другого электротехнического оборудования от воздействия токов короткого замыкания и перегрузки.
Особенности: > компактные габаритные размеры; > механизм быстрого отключения - F.B.M.; > ограничение тока короткого замыкания путем быстрого гашения дуги; > минимальное время гашения дуги за счет специальной конструкции контактной группы; > широкий спектр дополнительных аксессуаров; > регулировка тепловой и электромагнитной защиты; > возможность подключения кабельных наконечников; > установка на монтажную панель; > возможность установки на шину ТН 35 (только для габарита ETIBREAK2 125); > высокий уровень напряжения: до 690V AC и 250V DC (только для АВ с термомагнитной защитой); > универсальные дополнительные аксессуары для всех габаритов серии ETIBREAK 2.
Промышленные автоматические выключатели ETIBREAK2 R с дифференциальной защитой
Основные преимущества: > Комбинированная защита от перегрузок, короткого замыкания и утечки тока на землю интегрированы в одном устройстве > EB2R имеет такие же габаритные размеры и крепления как и EB2 > EB2R исключает необходимость использования внешнего блока дифференциальной защиты с трансформатором тока > Регулируемый ток утечки в пределах 0,03mA - 3A > Регулируемая задержка отключения при срабатывании защиты от утечки тока на землю в пределах 60ms - 700ms > Широкий спектр аксессуаров (кроме независимого расцепителя и расцепителя минимального напряжения) Особенности: > Технические характеристики такие же как и у EB2 > Светодиодная индикация наличия напряжения и индикация отключения выключателя (если желтая кнопка в не нажатом состоянии, то сработала дифференциальная защита) > Кнопка тестирования (для испытания дифференциальной защиты и расцепителей) > Устройство для проверки сопротивления изоляции выключателя (автоматический выключатель должен быть в положении - ON) > Регулируемый ток утечки в пределах 0,03mA - 3A. Регулируемая задержка отключения при срабатывании защиты от утечки тока на землю в пределах 60ms - 700ms, включаю функцию INST (мгновенное отключение) и NT (не отключает) > Тип А: Для переменного и пульсирующего DC токов утечки > Регулировка тепловой защиты в пределах 63% - 100% от In
