D низковольтные предохранители

Применение - Плавкие вставки с быстрой характеристикой срабатывания gF служат для защиты электрических устройств от воздействия токов короткого замыкания и перегрузок. Плавкие вставки с медленной характеристикой gL/gG служат для защиты электрических цепей, в которых могут возникнуть кратковременные перегрузки.

Особенности:
> высокая отключающая способность,
> медленная (gL/gG) и быстрая (gF) характеристики предохранителей,
> широкий диапазон номинальных токов от 2 до 200 A,
> линейка предохранителей расширена новыми номиналами 32A и 40A,
> различная конструкция клемм держателей предохранителей;

D0 Низковольтные предохранители

Применение - Предохранители серии D0 предназначены для защиты силовых, сигнальных и управляющих цепей от токов короткого замыкания и перегрузок.

Особенности:
> компактные габаритные размеры,
> небольшие потери мощности,
> малый нагрев,
> высокая отключающая способность,
> стабильные токовременные характеристики,
> возможность построения селективных схем защиты,
> индикация состояния предохранителя,
> возможность использования разъединителей VLD01 и STV D02.

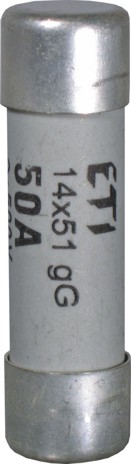

Предохранители цилиндрические CH

Применение - Предохранители цилиндрические CH служат для защиты электрических устройств и инсталляционных приборов от воздействий тока короткого замыкания и перегрузок. Характеристики: F, T, HT, gG, aM

F - Применяются для защиты электронного, телекоммуникационного и полупроводникового оборудования.
T - Применяются для защиты электронного и телекоммуникационногоо борудования.
HT - Применяются для защиты электронного оборудования.

Ножевые предохранители

Применение - Ножевые предохранители предназначены для защиты электрического оборудования от воздействий тока короткого замыкания и перегрузки.

Особенности ножевых предохранителей NH:
> визуальный индикатор срабатывания (повреждения). Индикатор срабатывания - красное окошко, размещенное на лицевой части корпуса плавкой вставки,
> уменьшение габаритных размеров предохранителей типа NH C, позволило их сделать легче и дешевле, не изменяя их электрических характеристик и возможности применения,
>высокая отключающая способность для всех габаритов и рабочих токов плавких вставок,
> малые потери мощности,
> высокая ограничивающая способность тока короткого замыкания,
> стабильность токо-временных и селективных характеристик,
> селективность при работе с автоматическими выключателями.

Предохранители NH KOMBI - это серия плавких вставок с двойным индикатором срабатывания. Оба индикатора срабатывают одновременно, в момент перегорания плавкой вставки. NH KOMBI обеспечивает визуальный контроль состояния плавкой вставки как в держателе, так и в разъединителе.
Применение ножевых предохранителей NH:
- защита электрического оборудования от воздействий токов короткого замыкания и перегрузок,
- корректирующая защита двигателей с малым рабочим током.
Токо-временные характеристики:
Для рабочего напряжения 500V отключающая способность составляет 100kA или 120кА, а для напряжения 690V - 100kA.
Краткое описание устройства предохранителей:
Корпус предохранителя изготовлен из стеатита, термически устойчивого материала. Торцевые крышки изготовлены из алюминия, что обеспечивает длительную защиту от коррозии. Во внутренней части корпуса размещена плавкая вставка из меди, которая присоединяется к внутренней части ножевого контакта. Корпус заполнен специальным кварцевым песком строго определенной грануляции. Ножевые контакты выполнены из меди и покрыты слоем серебра и никеля.

Высоковольтные предохранители VV

Применение - Высоковольтные предохранители большой мощности предназначены для защиты устройств высокого напряжения (линий электропередач, трансформаторов, двигателей, конденсаторных батарей) от термических и динамических воздействий тока короткого замыкания, перегрузок, а также от неконтролируемого возрастания температуры (при использовании предохранителей с термовыключателем).

Благодаря простоте монтажа и малым габаритным размерам предохранителей, они являются идеальным решением в случаях, когда применение других типов защиты требовало бы высоких расходов, взяв во внимание стоимость целой системы. Новое поколение предохранителей с термовыключателем - THERMO - серии VVT-D и VVT-E предназначено для защиты оборудования, где критическим параметром является возрастание температуры как внутри предохранителя, так и в окружающем его пространстве, особенно в применении с ячейкой SF6 с газовой изоляцией. Серия предохранителей без термовыключателя обозначается VV C.

Особенности:
> малый нагрев из-за небольших потерь мощности,
> высокая отключающая способность - 50 kA и надежность отключения при критических токах,
> три значения силы ударной иглы: 80 N, 120 N для предохранителей с ограничителем температуры - серия VVT-D и VVT-E и 50 N для стандартной серии VV C, надежное срабатывание ударного механизма,
> влагоустойчивость,
> применение снаружи и внутри помещений,
> надежное отключение при минимальном токе срабатывания,
> стабильные токо-временные характеристики.

Защита полупроводников

Отличия сверхбыстрых предохранителей "ULTRA QUICK" от обычных промышленных предохранителей:
> предохранители "UQ" имеют более низкие значения I?t (интеграл Джоуля);
> более высокие характеристики рассеиваемой мощности;
> более высокие токоограничивающие характеристики;
> низкие потери мощности;
> высокая отключающая способность - до 200 кА;
> высокая скорость срабатывания;

В последнее время все производители устройств и механизмов, включающих в себя полупроводниковые компоненты (напр. тиристоры), начали удалять защитные элементы (плавкие вставки) из конструкции изделий, чтобы снизить расходы на производство, а также уменьшить габаритные размеры самих устройств. Много систем имеют только электронную защиту, минусом которой является ухудшение номинальных характеристик защиты вследствие влияния перенапряжений в системе и старения компонентов защиты, в отличии от плавких предохранителей, характеристики которых со временем остаются стабильными и надежно защищают полупроводниковые компоненты. В случае использования защиты полупроводников предохранителями, важно отметить использование именно сверхбыстрых предохранителей, а не обычных - промышленных. Т.к. время срабатывания свербыстрых предохранителей - 10мс при 5-6 кратном значении In, а диапазон выхода из строя тиристора >10 x In (за 10мс). Параметры срабатывания обычных предохранителей 15-30 x In за 10мс. Предохранители "UQ" являются наиболее надежным способом защиты полупроводниковых компонентов от взрыва (взрыв самого полупроводника (IGBT) влияет и на другие компоненты, так как газы, возникающие при взрыве, оседают на чувствительных элементах) (см.рис.1). Критерием выбора типа предохранителя является легкий или тяжелый запуск механизмов в которых используются защищаемые полупроводники. В случае легкого запуска - рекомендуется использование предохранителей цилиндрического или ножевого типа. В случае тяжелого запуска - ножевые или устаналиваемые на шину.

Специальные предохранители

ПРЕДОХРАНИТЕЛИ ДЛЯ ЗАЩИТЫ АККУМУЛЯТОРНЫХ БАТАРЕЙ
ПРЕДОХРАНИТЕЛИ NH DC
ВЫСОКОВОЛЬТНЫЕ ПРЕДОХРАНИТЕЛИ DB И S368
НОЖЕВЫЕ ПРЕДОХРАНИТЕЛИ NV/NH 1000V AC
НОЖЕВЫЕ ПРЕДОХРАНИТЕЛИ NV/NH 1200V AC / ДЛЯ ЗАЩИТЫ ПЕРСОНАЛА
НОЖЕВЫЕ ПРЕДОХРАНИТЕЛИ NV/NH 1000V DC
ЦИЛИНДРИЧЕСКИЕ ПРЕДОХРАНИТЕЛИ СЕРИИ SRF ДЛЯ ЗАЩИТЫ ОГРАНИЧИТЕЛЕЙ ПЕРЕНАПРЯЖЕНИЯ
ПРЕДОХРАНИТЕЛИ ДЛЯ ИЗМЕРИТЕЛЬНЫХ УСТРОЙСТВ
ПРЕДОХРАНИТЕЛИ NH2 S394 4000V DC

GREEN PROTECT
ЦИЛИНДРИЧЕСКИЕ ПРЕДОХРАНИТЕЛИ CH PV
НОЖЕВЫЕ ПРЕДОХРАНИТЕЛИ NH PV

Предохранители цилиндрические CH-mini
